ルアーケースをLED化してみた
今日は絶対に釣ってやるぞ！
ただ、ちょっと来るのが早すぎた。
まだ、真っ暗だ。
とりあえず、ルアー付け替えとくか・・・
灯り、灯り、ライトはどこだ？
無いなー
もうスマホでいいや。
あれ？
スマホ、どこ置いたっけ？
くそ、めんどくせぇ！！！
ってことで、ルアーケースに直接LEDを取り付けてみました。
暗闇の中でも、すぐに使いたいルアーを探し出せます。
そのままラインを結ぶための灯りとしても使えます。
フタの開け閉めで、LEDは自動で点灯・消灯します。
必要なもの
配線イメージ
スイッチは、小さい力でON・OFFの切り替えが可能な『リミット・マイクロスイッチ』を使用しています。
このマイクロスイッチでフタの開閉を検知します。
フタが空いているときは、スイッチがON（LEDがON）
フタが締まっているときは、スイッチがOFF（LEDがOFF）となります。
制作手順
実際にルアーケースにLEDを取付けるまでの手順を紹介します。
1．LEDライトを分解して、チップLED基板を取り出す
2．基板からケーブルを取り外す
3．電池ケースとスイッチを接続
電池ケース内の金具をカットして、スイッチを差し込んでいます。
今回はコンパクトに収めたかったので、電池ケース内の金具とスイッチの端子を直で繋いで合体させています。
もちろん、ケーブルを使って配線しても全く問題ありません。
4．電池ケースとLED基板を接続

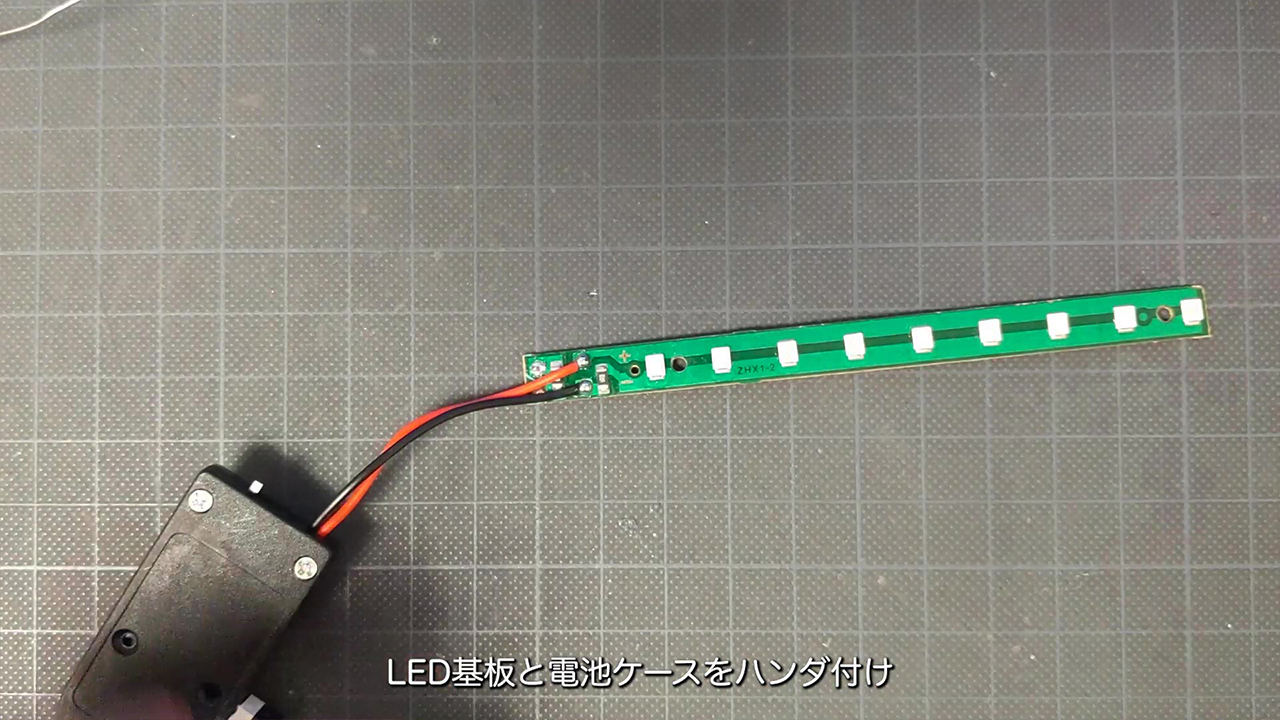

電池ケースとLED基板をはんだづけで繋ぎます。
5．電池を入れてテスト
電池ケースには、コイン電池（CR2032）を2個入れることが可能ですが、電池2個（3V）だとLEDの光が強すぎたので、今回は電池1個（1.5V）で動かしました。
※電池を1個しか使わない場合の注意点
電池を1個しか使わない場合は、ケースの奥側に電池を入れて下さい。
もしLEDがチラつく場合、電池を入れてない部分の接点が甘くなっていることが原因です。
コイン電池のダミーとして、2枚重ねた1円玉を入れてみて下さい。
※連続使用時間について
「コイン電池一個でどれくらい持つのか？」検証しようとしたのですが、10時間点けっぱなしでも、まったく衰えることがありませんでした。
ルアーを付け替えてる時間なんて大したことないので、おそらく電池交換は数年不要ではないかと思っています。
6．両面テープを貼り付け
LED基板の裏面、電池ケースの裏面に両面テープを貼りつけます。
スイッチのところは、フタを開け閉めする際に負荷が掛かるので、強力タイプの両面テープがオススメです。
7．ケースに取り付け
以上で完成です。
お疲れさまでした。
